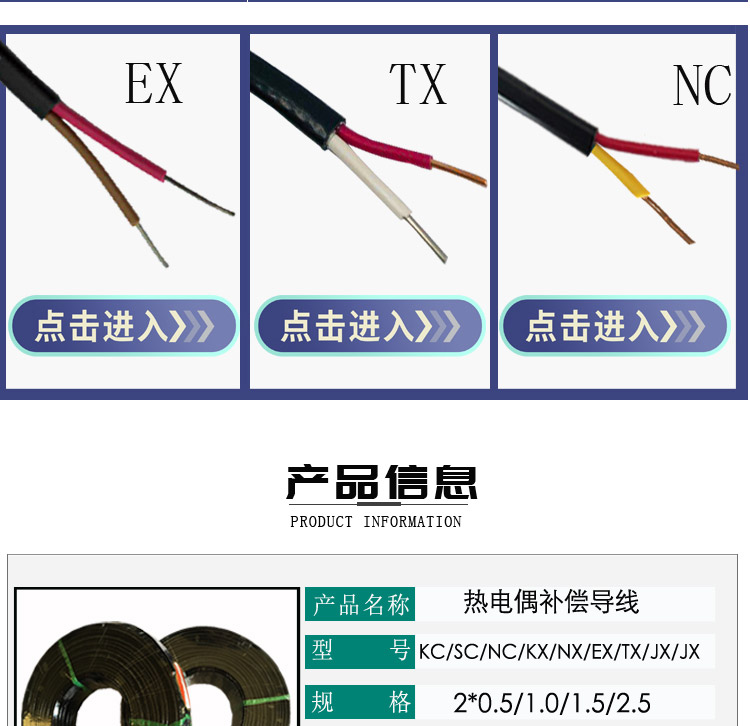

S型铂铑10-铂补偿导线

品 种
特 性

补偿型

延伸型

WC3/25

WC5/26

KC、NC

KX、NX

EX

JX

TX

配用热电偶

S、R

K、N

K、N

E

J

T

WRe3/WRe25

WRe5/WRe26

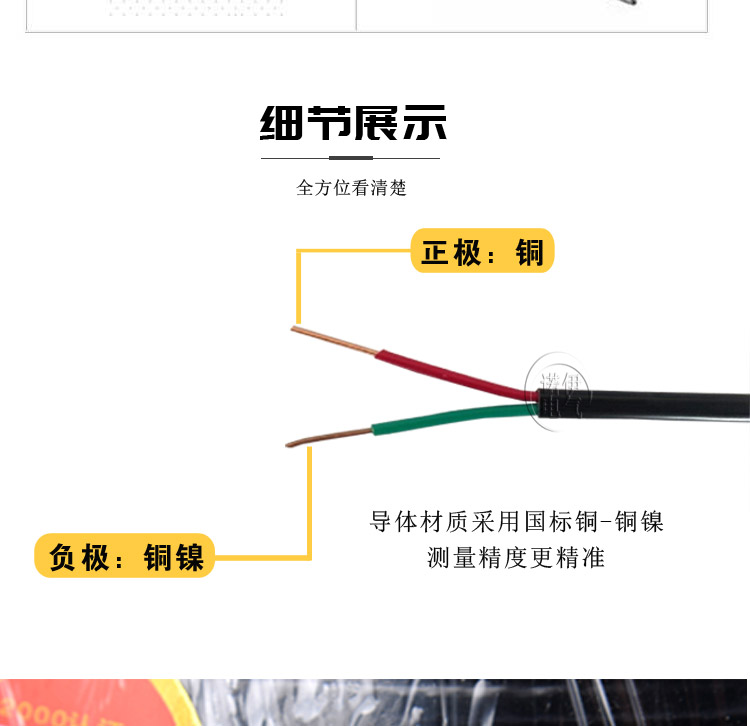

材质和颜色

正极

材质

铜

铜

镍铬

镍铬

铁

铜

铜

钴铁

颜色

红

红

红

红

红

红

红

红

负极

材质

铜镍

铜镍

镍硅

铜镍

铜镍

铜镍

铜镍

钴镍

颜色

绿

蓝

黑

棕

紫

白

黄

橙

允差mV

A级
(精密级)

100℃

±0.023
(3℃)

±0.063
(1.5℃)

±0.063
(1.5℃)

±0.102
(1.5℃)

±0.081
(1.5℃)

±0.023
(1.5℃)

200℃

±0.060
(1.5℃)

±0.111
(1.5℃)

±0.083
(1.5℃)

±0.027
(0.5℃)

B级
(普通级)

100℃

±0.037
(5℃)

±0.105
(2.5℃)

±0.105
(2.5℃)

±0.170
(2.5℃)

±0.135
(2.5℃)

±0.047
(1.0℃)

±0.048
(3.0℃)

±0.051
(3.0℃)

200℃

±0.057

(5℃)

±0.100
(2.5℃)

±0.183
(2.5℃)

±0.138
(2.5℃)

±0.053
(1.0℃)

±0.080
(5.0℃)

±0.085
(5.0℃)

往复电阻

20℃时长度为1m，
截面积为1mm2

＜0.1Ω

＜0.8Ω

＜1.5Ω

＜1.5Ω

＜0.8Ω

＜0.8Ω

线芯标称截面积mm2

0.50，1.0，1.5，2.5

线芯股数
(多股用R表示)

1，7，19

绝缘层、护
层材料和使
用温度

G (一般用)

V.V，-20～70℃和-20～100℃；

H (耐热用)

B.B，-40～180℃和-25～200℃
F.B，-40～180℃和-25～200℃

绝缘层及护套

使用温度

材 料

符号

聚氯乙烯

V

-20～100℃

无碱玻璃丝

B

-25～200℃

聚四氟乙烯

F

-25～200℃

结构示意

护 套

绝缘层

合金丝

护 套

屏蔽层

绝缘层

合金丝
